Si trabajas en automatización industrial, eventualmente te vas a topar con Modbus. Es, sin exagerar, el protocolo de comunicación industrial más usado del mundo, y eso que tiene más de 40 años de antigüedad.
Pero cuando llega el momento de diseñar o dar mantenimiento a una red de comunicación, surge la pregunta obligada: ¿Modbus RTU o Modbus TCP?
No es una decisión trivial. Elegir mal puede significar cuellos de botella en la comunicación, cableado innecesario o una red que simplemente no escala con tu planta.
En este artículo te explico, desde la experiencia de trabajar día a día con sistemas de control y detección de gases industriales, las diferencias reales entre ambos protocolos y en qué escenarios conviene cada uno.
¿Qué es Modbus?
Modbus es un protocolo de comunicación serial desarrollado por Modicon (hoy Schneider Electric) en 1979 para sus PLCs.
Su función es simple: permitir que un dispositivo maestro (master) se comunique con uno o varios dispositivos esclavos (slaves) para leer y escribir datos, registros, bits de estado, valores analógicos, etc.
Con el tiempo, el protocolo evolucionó y se adaptó a distintos medios de transmisión, dando origen a sus dos variantes más comunes: Modbus RTU (serial) y Modbus TCP (Ethernet/IP).
¿Qué es Modbus RTU?
Modbus RTU (Remote Terminal Unit) es la versión original del protocolo, diseñada para comunicación serial mediante RS-232 o, más comúnmente en la industria, RS-485.
Características clave
- Transmite los datos en formato binario compacto, lo que lo hace eficiente en redes con ancho de banda limitado.
- Usa un esquema de comunicación maestro-esclavo: solo el maestro puede iniciar una solicitud.
- Soporta hasta 247 dispositivos esclavos en una sola red RS-485 (aunque en la práctica, limitaciones eléctricas suelen reducir ese número).
- Incluye un CRC (Cyclic Redundancy Check) para verificar la integridad de los datos.
- Las velocidades típicas de transmisión van de 9600 a 115200 baudios.
¿Qué es Modbus TCP?
Modbus TCP (o Modbus TCP/IP) es la adaptación del protocolo para redes Ethernet, introducida en 1999. En lugar de un enlace serial punto a punto, Modbus TCP encapsula los mensajes Modbus dentro de paquetes TCP/IP estándar, usando el puerto 502.
Características clave
- Aprovecha la infraestructura Ethernet existente en la planta: switches, routers, cableado estructurado.
- Permite comunicación simultánea entre múltiples dispositivos, sin depender de un único maestro que consulte uno por uno.
- No requiere CRC propio, porque TCP/IP ya maneja la verificación de errores a nivel de red.
- Es compatible con redes de mayor escala y puede integrarse fácilmente con sistemas SCADA, historians y plataformas en la nube.
- Las velocidades típicas son de 10/100/1000 Mbps, muy superiores a las de RTU.
Modbus RTU vs Modbus TCP: tabla comparativa
| Característica | Modbus RTU | Modbus TCP |
|---|---|---|
| Medio físico | RS-485 / RS-232 | Ethernet (par trenzado, fibra) |
| Formato de datos | Binario | Binario encapsulado en TCP/IP |
| Puerto/dirección | Dirección de esclavo (1-247) | Dirección IP + puerto 502 |
| Velocidad típica | 9600–115200 baudios | 10/100/1000 Mbps |
| Verificación de errores | CRC propio | Manejado por TCP/IP |
| Topología | Bus lineal (daisy chain) | Estrella, vía switches |
| Distancia máxima | ~1200 m (RS-485) | Cientos de metros por segmento, extensible con switches/fibra. |
| Número de dispositivos | Hasta 247 por segmento. | Prácticamente ilimitado (según red) |
| Costo de infraestructura | Bajo | Medio-alto (switches, cableado Cat5e/6) |
| Facilidad de diagnóstico | Limitada (requiere analizador serial) | Alta (herramientas de red estándar) |
| Integración con IIoT/SCADA moderno | Requiere gateway. | Nativa |
Ventajas y desventajas de cada protocolo
Modbus RTU
Ventajas
- Costo de implementación bajo, ideal para instalaciones pequeñas o remotas.
- Robusto en entornos con ruido eléctrico cuando se usa RS-485 con cableado apantallado.
- No depende de infraestructura de red compleja.
Desventajas
- Comunicación más lenta, especialmente con muchos dispositivos en el bus.
- Diagnóstico de fallas más complicado sin herramientas especializadas.
- Escalabilidad limitada frente a proyectos que crecen con el tiempo.
Modbus TCP
Ventajas
- Mayor velocidad y capacidad de manejar grandes volúmenes de datos.
- Se integra fácilmente con arquitecturas de Industria 4.0, dashboards en tiempo real y plataformas de análisis (algo que verás mucho si trabajas con IIoT).
- Permite comunicación simultánea entre múltiples maestros y esclavos.
Desventajas
- Requiere infraestructura Ethernet, lo que eleva el costo inicial.
- Mayor exposición a riesgos de ciberseguridad si la red no está debidamente segmentada, ya que Modbus TCP no incluye autenticación ni cifrado nativos.
- Puede ser innecesariamente complejo para instalaciones pequeñas y aisladas.
Aplicaciones típicas de Modbus RTU
- Estaciones remotas de monitoreo (RTUs en campos petroleros, pozos, estaciones de bombeo).
- Sistemas de detección de gases con múltiples transmisores conectados a un controlador central vía RS-485.
- Variadores de frecuencia (VFDs) y motores en líneas de producción pequeñas.
- Instalaciones donde el tendido de cable Ethernet no es práctico o económico.
Aplicaciones típicas de Modbus TCP
- Sistemas SCADA y BMS (Building Management Systems) en plantas grandes.
- Integración con historiadores y plataformas de análisis de datos en tiempo real.
- Arquitecturas IIoT donde los datos deben viajar hacia sistemas en la nube.
- Plantas con múltiples PLCs y HMIs que necesitan comunicarse simultáneamente en una red compartida.
¿Se pueden combinar Modbus RTU y Modbus TCP?

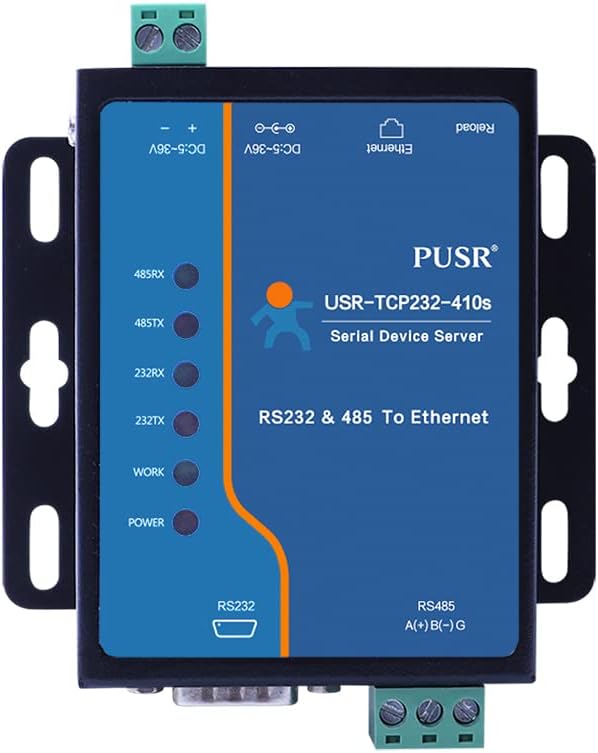

Sí, y de hecho es muy común. Muchas plantas usan gateways Modbus RTU a TCP para conectar dispositivos seriales antiguos (sensores, VFDs, PLCs legados) a una red Ethernet moderna.
Esto permite modernizar la supervisión sin tener que reemplazar todo el equipo de campo, algo especialmente útil cuando se trabaja con instrumentación de detección de gases o control que ya lleva años instalada.
¿Cuál elegir: Modbus RTU o Modbus TCP?
La respuesta depende del contexto de tu proyecto.
- Si tienes una instalación pequeña, aislada, con pocos dispositivos y buscas minimizar costos → Modbus RTU.
- Si necesitas velocidad, escalabilidad, integración con sistemas modernos de supervisión o planeas incorporar IIoT → Modbus TCP.
- Si tienes equipo legado en RS-485, pero quieres integrarlo a una arquitectura moderna → considera un gateway RTU/TCP como solución híbrida.
Preguntas frecuentes
¿Modbus RTU y Modbus TCP son compatibles entre sí?
No directamente, pero se pueden interconectar mediante un gateway o convertidor de protocolo que traduce las tramas RTU a TCP y viceversa.
¿Cuál es más veloz, Modbus RTU o Modbus TCP?
Modbus TCP es considerablemente más rápido, ya que opera sobre Ethernet a velocidades de 10/100/1000 Mbps, frente a los 9600–115200 baudios típicos de RTU.
¿Modbus TCP es seguro?
No de forma nativa. El protocolo no incluye autenticación ni cifrado, por lo que se recomienda segmentar la red, usar VLANs y, si es necesario, implementar Modbus sobre TLS o soluciones de firewall industrial.
¿Qué distancia máxima soporta Modbus RTU?
Con RS-485, la distancia máxima recomendada ronda los 1200 metros, dependiendo de la calidad del cableado y la velocidad de transmisión.
¿Necesito un PLC especial para usar Modbus TCP?
No necesariamente, pero el PLC o controlador debe contar con un puerto Ethernet y soportar el protocolo Modbus TCP, algo estándar en la mayoría de los equipos modernos.
¿Tienes dudas sobre qué protocolo de comunicación conviene para tu proyecto de automatización? Déjanos tu pregunta en los comentarios.
