Elegir la fuente de alimentación equivocada para un tablero de control es uno de esos errores que no se nota el primer día.
Sin embargo, termina generando reinicios inexplicables del PLC, ruido en las señales analógicas o, en el peor de los casos, una falla catastrófica que detiene toda la línea de producción.
Después de años especificando e instalando fuentes DIN en tableros industriales, esta guía reúne los criterios técnicos reales que debes revisar antes de comprar, junto con una comparativa de las marcas más confiables del mercado.
¿Qué es una fuente de alimentación DIN y por qué es el estándar en tableros PLC?

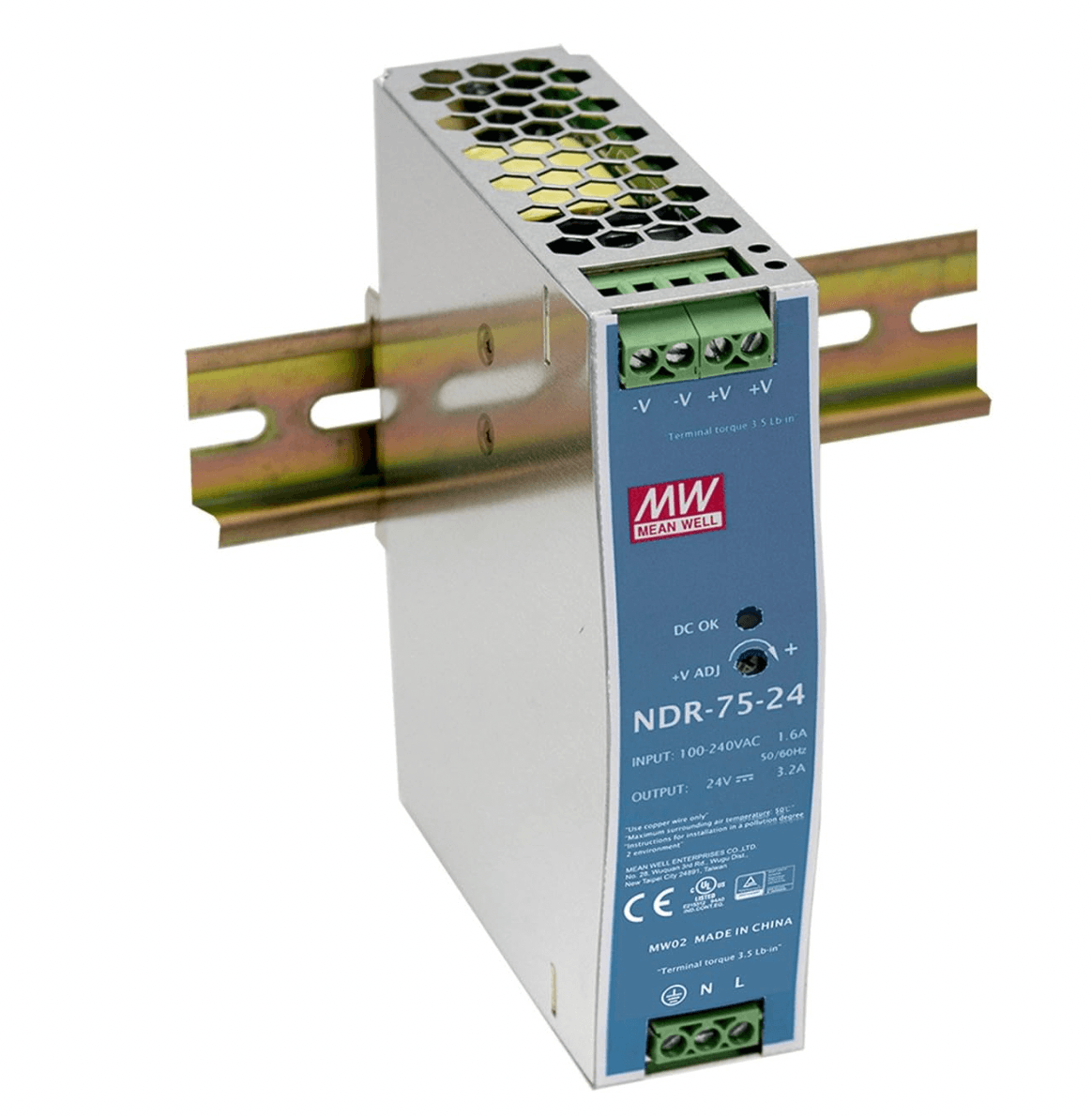

Una fuente de alimentación DIN es un convertidor AC/DC diseñado para montarse directamente sobre un riel DIN de 35 mm, el mismo carril donde van los breakers, relés y bornes del tablero.
Convierte la alimentación de línea (120/230 VAC, monofásica o trifásica) en un voltaje DC estable, normalmente 24 VDC, aunque también hay versiones de 12, 15 y 48 VDC.
Esto se utiliza para alimentar el PLC, sus módulos de entradas/salidas, sensores, relés de estado sólido y HMI.
El formato DIN se volvió el estándar de facto porque resuelve tres problemas a la vez: ahorra espacio dentro del gabinete, permite un cableado ordenado siguiendo la norma IEC 60204-1, y facilita el reemplazo en campo sin tener que desmontar todo el tablero.
Criterios técnicos para elegir la fuente correcta
Voltaje y corriente de salida
El 90% de los sistemas de control modernos trabajan en 24 VDC, así que ese será tu punto de partida en la mayoría de los proyectos.
Lo que realmente define la fuente correcta es la corriente: suma el consumo del PLC, de cada módulo de I/O, de la fuente de los sensores de campo (fotoceldas, encoders, sensores inductivos) y de las bobinas de los relés o contactores de 24 VDC.
Después, aplica un margen de seguridad de al menos 20-30% sobre ese total para cubrir picos de arranque y futuras ampliaciones del tablero.
Eficiencia y disipación térmica
Una fuente con eficiencia del 90-95% no solo ahorra energía: genera mucho menos calor dentro de un gabinete que probablemente ya está cerrado con IP54 o superior.
Menos calor significa menos estrés térmico sobre el PLC y una vida útil más larga para todos los componentes electrónicos del tablero.
Protecciones integradas
Las fuentes de gama industrial , a diferencia de las genéricas, incluyen protección contra cortocircuito, sobrecarga, sobrevoltaje y sobretemperatura.
Esta última es la que más se pasa por alto y la que más problemas evita en tableros instalados en cuartos eléctricos mal ventilados o en climas cálidos como el del centro de México.
Función de reserva de energía (power boost / hold-up time)
Muchas fuentes DIN premium ofrecen un pico de corriente del 150% durante unos segundos al arrancar, útil para activar contactores o motores paso a paso sin necesidad de sobredimensionar toda la fuente solo por ese arranque.
Certificaciones
Para instalaciones industriales busca UL 508, cULus, CE y, si el proyecto lo requiere, marcado ATEX para zonas clasificadas.
Estas certificaciones no son un trámite: garantizan que la fuente se probó bajo condiciones reales de vibración, temperatura y aislamiento dieléctrico.
MTBF (tiempo medio entre fallas)
Compara siempre el MTBF reportado por el fabricante. Las marcas líderes publican cifras superiores a 500,000 horas, lo cual, en un entorno industrial con operación continua, se traduce en más de 50 años de uso teórico antes de una falla estadística.
Comparativa de las mejores fuentes DIN para tableros PLC
| Marca / Serie | Voltaje de salida | Eficiencia típica | Protecciones | Ideal para |
|---|---|---|---|---|
| Mean Well DR / NDR | 12, 24, 48 VDC | ~91-93% | Cortocircuito, sobrecarga, sobrevoltaje | Proyectos con presupuesto ajustado y buena relación costo-beneficio |
| Siemens SITOP PSU100C / PSU200M | 24 VDC | ~93-95% | Cortocircuito, sobrecarga, sobretemperatura, arranque suave | Tableros con PLC Siemens (S7-1200/1500) e integración con TIA Portal |
| Phoenix Contact QUINT Power | 24, 48 VDC | ~95%+ | SFB (protección selectiva de fusibles), reserva dinámica de potencia | Aplicaciones críticas que requieren máxima disponibilidad |
| Allen-Bradley 1606-XL | 24 VDC | ~90-92% | Cortocircuito, sobrecarga | Tableros con arquitectura Rockwell/ControlLogix |
| Weidmüller PRO / CP series | 24, 48 VDC | ~92-94% | Sobretemperatura, arranque suave, diagnóstico remoto | Tableros con necesidad de monitoreo vía contacto seco o bus de campo |
| Schneider Electric ABL Series | 24 VDC | ~91-93% | Cortocircuito, sobrecarga | Instalaciones ya estandarizadas en ecosistema Schneider |
Nota
Los valores de eficiencia son rangos típicos reportados por los fabricantes y pueden variar según el modelo específico dentro de cada serie. Siempre confirma la hoja de datos del modelo exacto que vayas a comprar.
Cómo dimensionar correctamente tu fuente (ejemplo práctico)
Supongamos un tablero con.
- PLC principal: 0.5 A
- 4 módulos de I/O: 0.3 A cada uno = 1.2 A
- 8 sensores de campo a 24 VDC: 0.1 A cada uno = 0.8 A
- 3 relés de estado sólido: 0.05 A cada uno = 0.15 A
Consumo total: 2.65 A. Aplicando un margen del 25%, buscarías una fuente de al menos 3.3 A, por lo que en el catálogo lo más común sería seleccionar el modelo comercial inmediato superior, típicamente de 3.75 A o 5 A, dejando además espacio para ampliaciones futuras del tablero.
Errores comunes al especificar fuentes DIN
- Subdimensionar la corriente confiando solo en el consumo nominal del PLC, sin sumar sensores y actuadores de campo.
- Ignorar la temperatura ambiente del gabinete. Muchas fuentes reducen su corriente disponible (derating) por encima de los 40-50 °C, algo común en cuartos eléctricos sin aire acondicionado.
- No revisar el hold-up time en aplicaciones donde una microinterrupción de la red eléctrica puede provocar un reinicio no deseado del PLC.
- Comprar fuentes sin certificación solo por precio, lo cual puede invalidar el seguro industrial o el cumplimiento normativo del proyecto.
- Olvidar la redundancia en procesos críticos. Para líneas donde una parada cuesta más que la fuente misma, vale la pena instalar dos fuentes en configuración redundante con un módulo de diodo OR.
Preguntas frecuentes
¿Puedo usar una fuente DIN genérica en lugar de una de marca industrial reconocida?
Técnicamente, sí funcionará en el corto plazo. Sin embargo, las fuentes genéricas suelen tener un menor MTBF, protecciones más básicas y hojas de datos poco confiables.
Para un tablero que va a operar 24/7 durante años, la diferencia de precio se recupera rápido en confiabilidad.
¿Qué corriente de reserva (power boost) necesito realmente?
Solo es crítica si tu tablero enciende varios contactores o motores paso a paso simultáneamente al arrancar. Para tableros de control simples con solo PLC y sensores, no suele ser determinante.
¿Es mejor una fuente monofásica o trifásica?
Depende de la disponibilidad de alimentación en el sitio. Las fuentes con entrada universal (85-264 VAC monofásica o trifásica según modelo) dan más flexibilidad si el tablero puede reubicarse o si el suministro eléctrico varía entre plantas.
¿Cada cuánto se debe reemplazar una fuente DIN por mantenimiento preventivo?
No hay una regla fija, pero muchas plantas las reemplazan preventivamente entre los 8 y 10 años de operación continua, o antes si el MTBF calculado y las horas de uso ya se acercan al límite estadístico del fabricante.
Conclusión
La fuente de alimentación es, literalmente, la base de todo el tablero: si falla, no importa qué tan bien programado esté el PLC.
Prioriza siempre corriente bien calculada con margen, protecciones completas, certificaciones industriales y una marca con MTBF documentado.
La diferencia de costo entre una fuente genérica y una de marca reconocida como Mean Well, Siemens SITOP o Phoenix Contact suele representar una fracción mínima del costo total del tablero, pero puede ser la diferencia entre años de operación sin incidentes y una parada de línea costosa.
